Как переделать Konica Minolta C1060L под более дешевые картриджи

Как переделать Konica Minolta C1060L под более дешевые картриджи

     Все мы любим, когда есть возможность сэкономить, выиграть в деньгах, иметь преимущество перед конкурентами, да и сам факт того, что ты можешь обмануть самого производителя цифровых машин, который вложил так много средств в то, чтобы тебе это не дать сделать, «заводит» не на шутку.

   Немного предисловия. Политика Konica Minolta, как впрочем, и любого другого производителя цифровых печатных машин, такова, что более профессиональные машины (C1060, C1070, C1070L) должны иметь более дешевые расходные материалы. Подразумевается, что более высокая цена самой печатной машины и уровень ее ежемесячной нагрузки приносят производителю большую прибыль, чем машины, предназначенные скорее для офисного сегмента, каковой, в общем, является Konica Minolta C1060L. И на самом деле это так и есть. Печатные машины отличаются и скоростью печати и уровнем ежемесячной нагрузки и начальной ценой. Ввиду этого и цена расходных материалов значительно разнится. Для C1060L подходят картриджи серии TN620 различных цветов, а для более старших «собратьев» – TN619 тоже в таком же цветовом диапазоне CMYK. Несмотря на то, что в обоих сегментах аппаратов используется одинаковый полимеризованный тонер высокой чёткости Simitri® HD (High Definition) последней разработки Konica Minolta, с добавлением определенной части девелопера, но картриджи этих аппаратов имеют разный объем, форму и соответственно цену. Картриджи TN619 и TN620 не являются взаимозаменяемыми. При этом первый, для более профессиональных машин, имеет объем больше, но при этом меньшую цену.

   Ну, а как говорится в рекламе: «Зачем переплачивать, если нет разницы?» Поэтому обладателю цифровой печатной машины Konica Minolta C1060L вполне можно сэкономить, пересыпая тонер от старшего «собрата». Причем экономия эта выходит достаточно значительная, т.к. за меньшие деньги получаем объем больше. В итоге экономия может выходить примерно около 20%, что является не просто значительной суммой, а очень даже хорошей прибылью практически на пустом месте. Однако процедура пересыпания занимает достаточно много времени. К тому же иногда тонер просыпается, загрязняя территорию, что не очень приятно. К тому же вдыхать порошок тонера не совсем полезно.

Гораздо эффективнее модернизировать принтер, чтобы раз и навсегда иметь возможность пользоваться картриджами обоих типов. Вся процедура занимает всего пару часов и результат – радость владельца печатной машины, т.к. теперь она будет приносить прибыли на 20% больше. Как это сделать – я расскажу в данной статье, а чтобы было понятнее – сделаю фотографии самого процесса. На самом деле процедура совсем несложная, но требующая аккуратности и достаточного терпения.

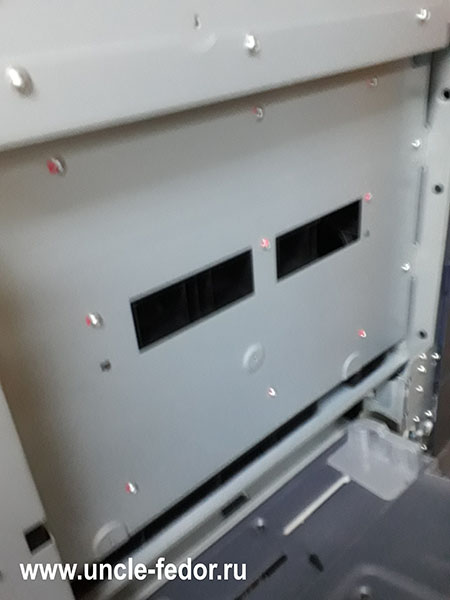

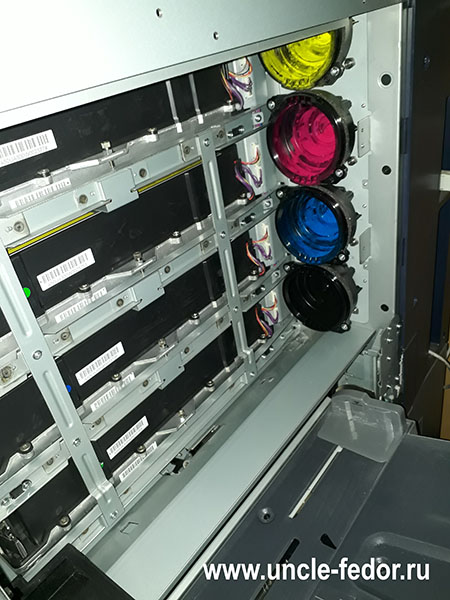

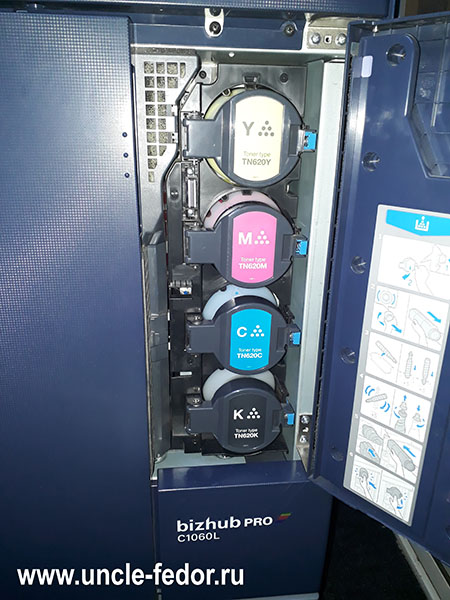

   Итак, перед нами цифровая печатная машина Konica Minolta Bizhub Pro C1060L с дорогими картриджами серии TN620. Для модернизации принтера необходимо найти и открутить правую боковую пластмассовую стенку, которая находится над лотком ручной подачи. Там всего несколько винтов. Для их откручивания понадобится большая крестовая отвертка. Винты не выпадают, а благодаря встроенным шайбам остаются в панели. После откручивания всех винтов аккуратно вытаскиваем пластиковую панель вверх. Обнажается железная рамка, за которой видно черный пластмассовый корпус, в который вставляются картриджи. На данном этапе картриджи необходимо вытащить, в противном случае можно повредить всю систему подачи тонера в принтер. Необходимо открутить железную рамку, там всего несколько винтов с помеченной красной краской. Затем аккуратно снять эту рамку вместе с пластмассовым корпусом, в который вставляются картриджи. Снятие происходит в левую сторону, если смотреть на рамку лицом. После этого можно увидеть места, где непосредственно забирается тонер из картриджа. Как правило, там всегда имеется немного проспанного тонера, который лучше аккуратно собрать тряпкой, смоченной в спирте или пылесосом. Чистота – залог хорошей и правильной работы принтера. Главное – ничего не сломать.

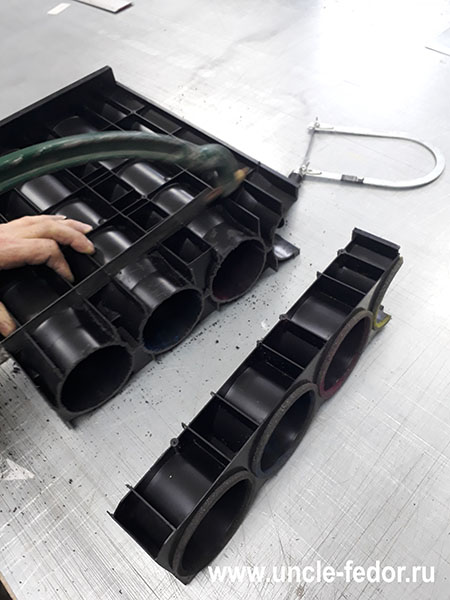

   После проведенной разборки, необходимо отвинтить пластмассовый корпус держателя картриджей от железной рамки. Там также имеются несколько саморезов, помеченных красной краской. На пластмассовом черном держателе необходимо найти участок сужения, собственно говоря, это и есть то, что не дает нам возможности использовать более дешевые, но более объемные картриджи серии TN619. Этот участок сужения необходимо выпилить ножовкой за два захода. Сначала выпиливается часть корпуса с поролоновыми прокладками, чтобы оставить плотность прилегания корпуса к заборным «чашкам», затем уже выпиливается часть корпуса от места сужения. Первая линия разреза должна проходить после ребра жесткости, где саморезами данный корпус крепится к железной рамке. Втора линия реза – перед следующим ребром жесткости, по началу линии сужения. Соблюдение этих правил позволит полностью сохранить функционал корпуса. Центральный участок, который мы отпилили, больше уже не понадобится. Первую, маленькую часть корпуса, которая с поролоновыми прокладками, обрабатываем напильником, чтобы снять заусеницы, затем тщательно протираем тряпкой, смоченной в антистатическом растворе (например, для мытья окон).

   Недопустимо, чтобы частицы пластмассы попали в принтер или еще хуже в систему с тонером. После промывки прикручиваем ее к железной рамке в тоже положение, в каком она была ранее. Это получается благодаря сохранению исходных креплений. Жесткость корпуса вполне обеспечивается тремя точками крепления. Среднюю часть корпуса выкидываем – больше она нам не понадобится. Большую часть корпуса также обрабатываем напильником от заусениц, протираем чистой тряпкой с антистатическим раствором. Затем необходимо ее немного доработать.

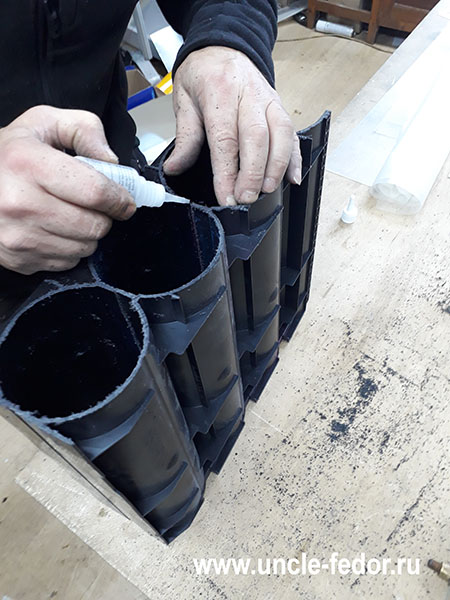

   В процессе пила происходит разъединение двух половин корпуса, который держит в принтере картриджи. Если маленькая часть этого корпуса, которую мы отпили первой, имеет в своем составе элементы соединения двух половин, то оставшаяся большая часть, как правило, при распиливании расклеивается. Необходимо произвести точечную склейку половин корпуса в вертикальном положении, в противном случае при эксплуатации одна из половин, которая не имеет крепления к железной рамке, может отвалиться.

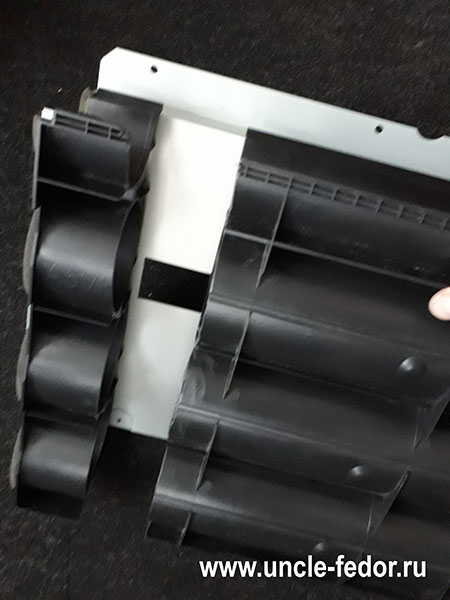

   Далее вторую, большую часть корпуса, также крепим к железной рамке в исходное место. В результате получаем корпус исходного размера и крепления, но без части сужения. Теперь в этот корпус спокойно будут заходить картриджи как предназначенные для этого принтера, так и картриджи для более скоростных серий, а именно TN619.

   Теперь все собираем назад. Рамку с корпусом-держателем картриджей прикручиваем к принтеру на винты. Затем устанавливаем и закрепляем облицовочную пластиковую панель над лотком ручной подачи. Вот, в принципе, работы и завершены, экономим на расходниках и радуемся! Теперь никаких пересыпаний тонера, запачканной одежды и мебели. Замена картриджей происходит за считанные секунды – экономим время, значит зарабатываем…

   Как видите - ничего сложного нет, только ленивый или незнающий человек не сделает эту нехитрую операцию. Надеюсь эта статья помогла Вам.
